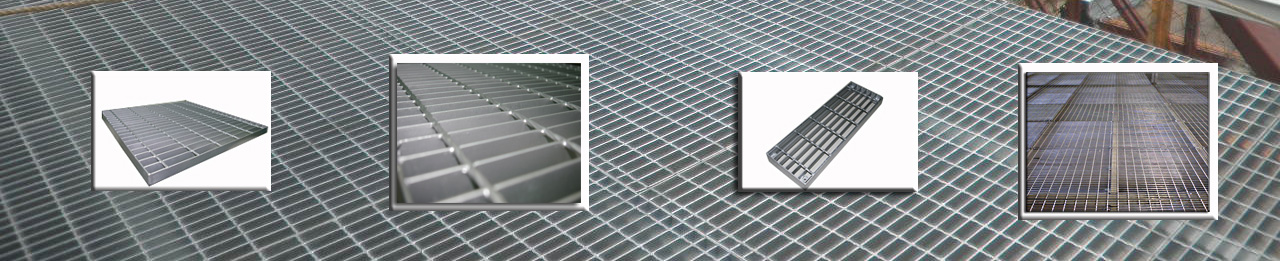

格柵板規格
材質說明:本公司之格柵板依據美國NAAMM之要求,grating採SS41,SU304材質及特製扭曲方鐵組合而成,並經熱浸鍍鋅處理。
鍍鋅厚度:600g/m2以上.     伸長率:21﹪以上.
抗拉強度:41-52kgf/mm2.   降伏強度:25kgf/mm2以上.




















































格柵板各部安裝間隙
各詞解釋:
          1.主桿(承重桿):安裝於支撐鋼件間之軋製鋼,用於承受勻斷面之負重桿。
          2.橫桿:與承重桿電熔承90度角之構件。
          3.格柵板:係指完成格柵之成品,依客戶要求而製成大小不同,形狀不同之產品。
          4.格柵板長度:-"L"   :格柵板總長度,測量時與承重桿平行。
          5.格柵板寬度:- "W" :格柵板總寬度,測量時與棋桿平行。
          6.格柵板面積:-"橫面",地皮總面積,包括空心齒凹部分。
          7.邊桿:用於與承重桿兩端亙相焊接部分,以及空心齒凹部份。
          8.踢角板:承重截面桿,距版面100mm ,焊接於格柵板的兩端及側面,以承空心部份及齒凹部份。(註:踢角板需按規定使用)
          9.切定尺:特別指定格柵版的切成總長尺度,其尺度不包括側端條狀桿。


在此之數據均為建議尺度,格柵板可視實際需求而有不同之製造標準我們建議弧障礙週邊之空心部份直徑為50cm,此直徑大於障礙本身,另建議安裝時,管線空心部份直徑為100mm以下。
