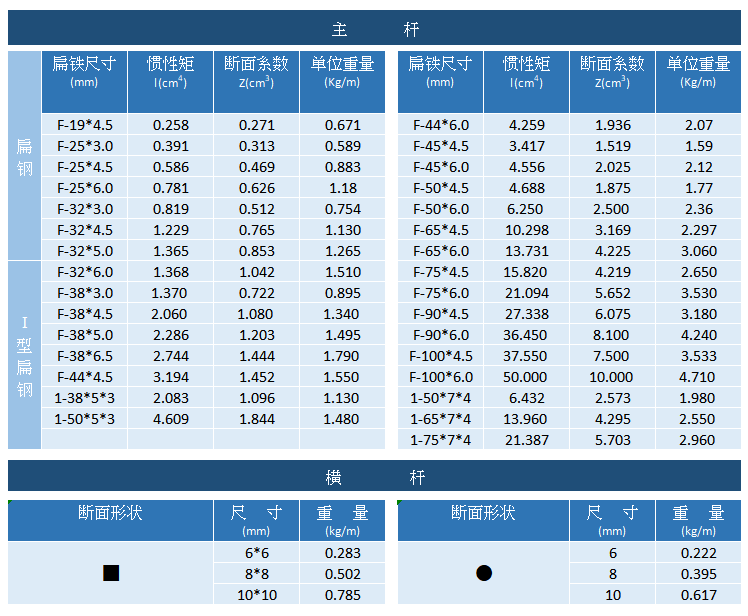

钢格板规格
材质说明:本公司之钢格板依据美国NAAMM之要求,grating采SS400,SU304材质及特制扭曲方铁组合而成,并经热浸镀锌处理。
镀锌厚度:460g/m2以上     伸长率:21  以上
抗拉强度:41-52kgf/mm2    降伏强度:25kgf/mm2以上

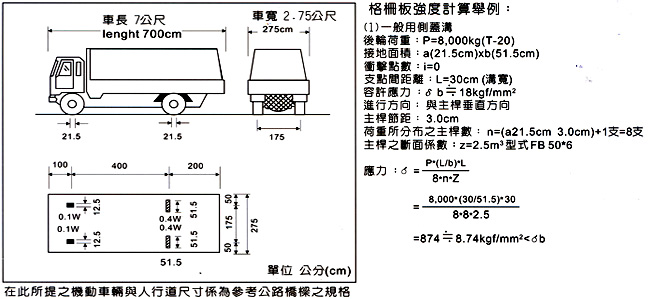

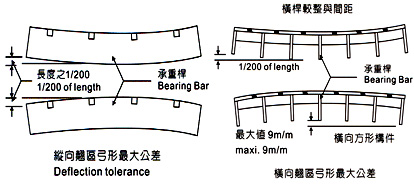

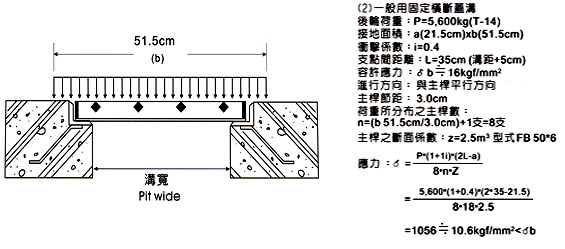

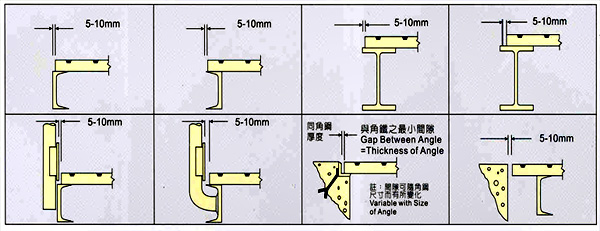

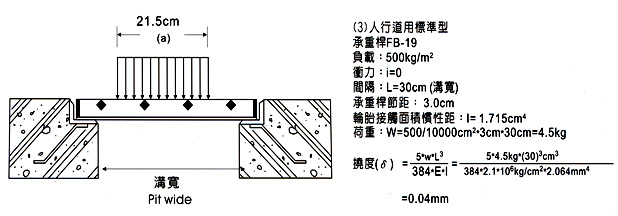

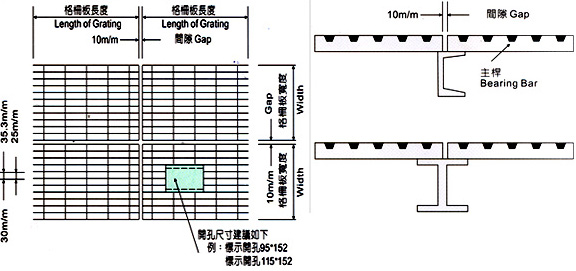

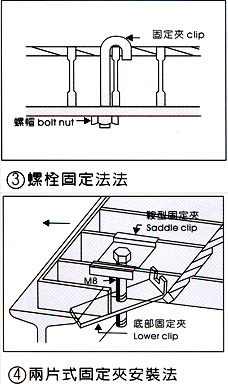

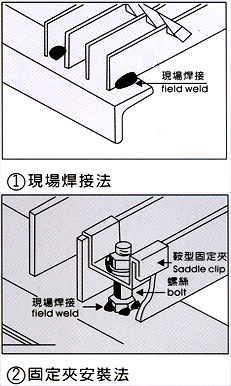

钢格板各部安装间隙
各词解释:

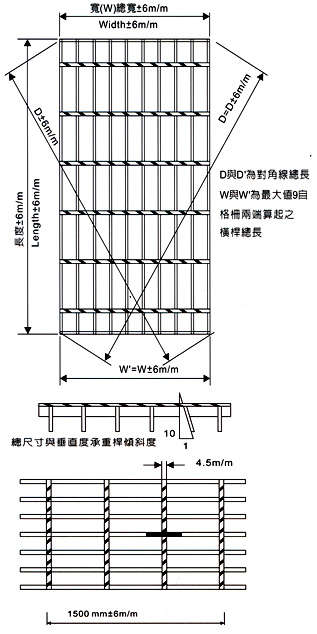

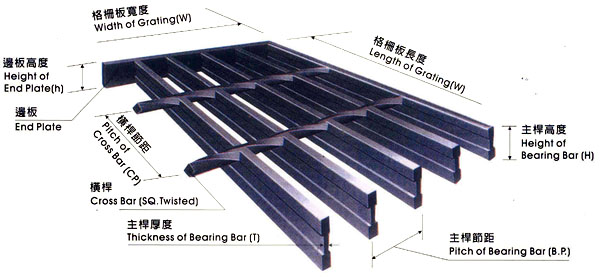

1.主杆(承重杆):安装于支撑钢件间之轧制钢,用于承受匀断面之负重杆。
2.横杆:与承重杆电熔承90度角之构件。
3.钢格板:系指完成钢格板之成品,依客户要求而制成大小不同,形状不同之产品。
4.钢格板长度:-"L"   :格栅板总长度,测量时与承重杆平行。
5.钢格板宽度:- "W" :格栅板总宽度,测量时与棋杆平行。
6.钢格板面积:-"横面",地皮总面积,包括空心齿凹部分。
7.边杆:用于与承重杆两端亘相焊接部分,以及空心齿凹部份。
8.踢角板:承重截面杆,距版面100mm ,焊接于钢格板的两端及侧面,以承空心部份及齿凹部份。
                    注:踢角板需按规定使用
9.切定尺:特别指定钢格板的切成总长尺度,其尺度不包括侧端条状杆。




在此之数据均为建议尺度,钢格板可视实际需求而有不同之制造标准我们建议弧障碍周边之空心部份直径为50cm,此直径大于障碍本身,另建议安装时,管线空心部份直径为100mm以下。
