內部附屬
 |

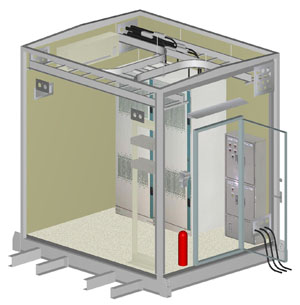

通信機櫃內部附屬設施介紹
˙消 防 類 ：懸吊式自動滅火器，光電式偵煙器，高溫感知器緊急照明燈，手提式滅火器。
˙懸吊式滅火器：為10磅型防護容積約7.5m3，動作溫度為65°C~68°C。
˙手提式滅火器：CO2，規格為10磅型。
|
||
 |
 |
 |
|
 |
˙鋁質電纜配線架： A. 斷面尺寸為300mm寬，80mm高以上(含) 材質為鋁合金材料並須作陽極處理。
B. 本電纜架須符合NEMA VE 1Class Designation 8A 之規定，即承載重量501bs/ft，支撐
距離不得大於8fts。
C. 電纜架於機櫃配置之形狀，採H型配置方式為原則。
|
 |
˙接地銅排：
於電纜架下方，機房的中央位置，設置一接地匯流銅排，作為機房內各通信設
備及各種金屬類材料接地使用，由此銅排再接主桿線至室外之設被接地箱，以
防止人員發生感電危險。
|
 |
˙防靜電功能：
為防止通信設備主機元件受人體靜電電擊而受損，通信機櫃內之地板須加舖防
靜電地板(毯)；其規格為進口不含石棉之膠材質地板，並具高度彈性，質地緊
密耐磨耐火抗化學性等特性，厚度為2mm電阻平均值為106~108Ω。
|
   |

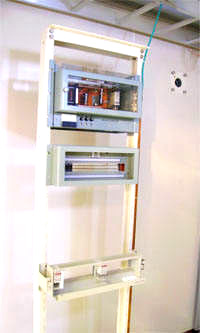

˙˙機房內配置一19"傳輸機架
作為機房與外界傳輸用之傳輸接附點，且針對通信主機(BTS)之電源保護，在SMR與BTS之間做一電源開關並附保險絲(FUSE Panel)，另外再經過IBS(中間配電盤)將電源分配至各個需要之分項開關。
˙傳輸機架的下層,附一DDF(模組式數位配線盤)可供E1或T1線路作跳接使用。
|
 |
 |
˙電纜管線進出口：
A.電纜線進出口，於組合機櫃之窄邊壁板各開兩孔，共四孔，每孔可容納7 / 8"電纜6條以上(含)。
B.電纜線進出口須有防水對鎖式鋼板作為引進管線固定使用，並附有拆裝式迫 緊絕緣保護套筒之電纜線引導孔。
|
 |
 |
 |
 |
