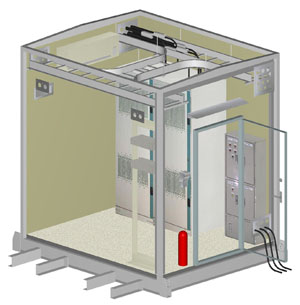

通信机柜内部附属设施介绍
˙消防类 ：悬吊式自动灭火器，光电式侦烟器，高温感知器紧急照明灯，手提式灭火器。
˙悬吊式灭火器：为10磅型防护容积约7.5m3动作温度为65°~68°。
˙手提式灭火器：CO2，规格为10磅型。
 |
 |
 |
 |
˙铝质电缆配线架：
A.断面尺寸为300mm宽，80mm高以上(含) 材质为铝合金材料并须作阳极处理
B.本电缆架须符合NEMA VE 1Class Designation 8A 之规定，即承载重量501bs/ft，支撑距离不得大于8fts。
C.电缆架于机柜配置之形状，采H型配置方式为原则。
|
 |
˙接地铜排：
于电缆架下方，机房的中央位置，设置一接地汇流铜排，作为机房内各通信设备及各种金属类材料接地使用，由此铜排再接主杆线至室外之设被接地箱，以防止人员发生感电危险。
|
 |
˙防静电功能：
为防止通信设备主机元件受人体静电电击而受损，通信机柜内之地板须加铺防静电地板(毯)；其规格为进口不含石棉之胶材质地板，并具高度弹性，质地紧密耐磨耐火抗化学性等特性，厚度为2mm电阻平均值为106~108Ω。
|
   |

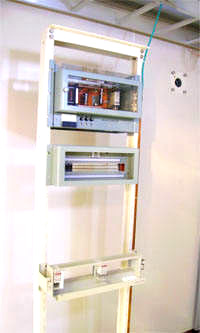

˙机房内配置一19"传输机架
作为机房与外界传输用之传输接附点，且针对通信主机(BTS)之电源保护，在SMR与BTS之间做一电源开关并附保险丝(FUSE Panel)，另外再经过IBS(中间配电盘)将电源分配至各个需要之分项开关。
˙传输机架的下层,附一DDF(模组式数位配线盘)可供E1或T1线路作跳接使用。
|
 |
˙电缆管线进出口：
A.电缆线进出口，于组合机柜之窄边壁板各开两孔，共四孔，每孔可容纳7 / 8"电缆6条以上(含)。
B.电缆线进出口须有防水对锁式钢板作为引进管线固定使用，并附有拆装式迫紧绝缘保护套筒之电缆线引导孔。
 |
 |
 |
 |
