配电盘

五合一综合控制配电盘(PDP)

. 在通信机柜内设置一组 "五合一综合控制配 电盘",此配电盘将是掌控机房内所需的一切。包含五个部分:

    -电力系统

    -避雷接地系统

    -空调通风系统

    -环境监控系统

    -紧急电源切换开关

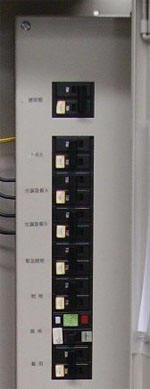

 ˙ 电力分电盘:提供通信机房内使用交流用电设备之电力,如通信主机空调照明,电源插座,消防设备等。

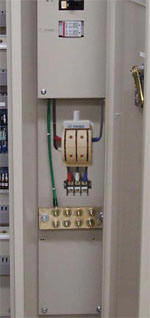

 ˙ 紧急电源切换开关:为当市电停电时而机房内备用电源  竭时,作为一紧急发电机提供用电时之接线端子及切换开关。

 ˙ 避雷保护系统:在分电盘前接一组避雷器,为保护其它之电源开关及电器元件,在受到雷击时,避免其突波会损害到各开关及元件,最大放电电流为40kA(6/20us)。

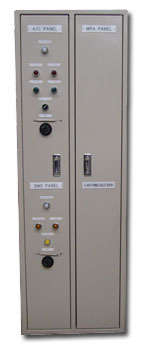

空调控制系统:在综合控制盘内有一控制冷气空调的控制盘面(如下图),控制说明如下



A.  冷气启动温度设置于25度 (可调) 。

B.  当室温于T<30℃以内,冷气A/冷气B,每6小时1 CYCLE交替运转。

C.  当室温于T>30℃,PDP综合配电盘内之环境警报盘(EMS)输出"强制启动空调信号",冷气A/冷气B同时运转。

D. 室温降至正常温度时(T<30℃),PDP综合配电盘内之环境警报盘(EMS)之"强制,启动空调信号"停止,并恢复冷气A/冷 气B,每6小时1 CYCLE交替运转。

E. 基站火警信号输出时,PDP综合配电盘内之环境警报盘(EMS)输出"强制停止空调信号"冷气 A/冷气B同时停止。



˙   环境监控系统:

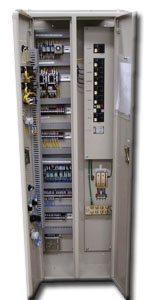

  包含空调异常告警、通风扇运转异常告警、门禁告警、火警告警高温告警,停电告警告,冷 气位移告警等控制,其控制电路为设计置于综合配电盘内(如左图)。

 ˙ 通风控制系统
  通风设备为一横流风扇,搭配一气动风门,死机柜空调无法运作内室内温度过高时,作为强制将将热空气排出并换气,以降低机柜内部温度,以保护内部之通信设备,其控制说明如下:


 A.当控制器中感温器侦测机柜内温度高于摄氏40℃(可调)时,排热风扇组接受控制电路控制启动进/排气风扇组。。
 B.当感温器侦测机柜内温度降至摄氏35℃(可调)以下时,排热风扇组接受控制电路控制闸门关闭,风扇停止动作。
 C.当户外感温器侦测机柜外部温度降至摄氏20℃(可调)以下时,排热风扇组接受控制电
路控制,启动进 / 排气风扇组。


 D.当电池电压低于42VDC时,由Node B(通信主机) DC电源系统传递出低电压讯号(或由控制电路自行侦测),此时排热风扇组接受控制电路控制风扇停止、闸门关闭。
 E.气动风门未开启时,可保持机房之气密性。
F.进排气口有可抽换式防虫滤网,滤网附边框,于进排气口各安装一处以达到过滤、防尘、防虫之功能。
